煤礦信息引導發布系統
一、概述
目前，隨著計算機網絡技術的迅速普及，信息化已經走向煤礦。絕大多煤礦不但地面計算機網絡普及、軟硬件設備齊全，而且很多煤礦都陸續具有了穩定可靠、覆蓋礦井上下的光纖網絡。由地面信息中心通過光纖網絡對井下各IP顯示終端進行發布動態信息，各屏互不干擾獨立工作。利用本系統，在井下各地發布，新聞，宣傳報道，引導提示等，為井下工人提供實時通知和安全知識教育，從而提高煤礦安全生產意識，遇到緊急情況時可通過網絡LED 屏幕顯示系統發布緊急逃生指引。
二、系統使用環境
使用工作環境：
(1)環境溫度：0℃～+40℃
(2)最大平均相對濕度：95%RH(25℃)
(3)大氣壓力：80kPa～106kPa
(4)無顯著振動和沖擊的場合
(5)無破壞絕緣的腐蝕性氣體場合
(6)煤礦井下有甲烷、煤塵爆炸性氣體的環境
三、系統功能與特點
系統特點
1．易用性：分布式架構，分級部署，播放終端可自由增減，模塊化結構，一鍵安裝，遠程升級，開放式的友好界面，易于部署和維護。支持文本信息的自動排版。遠程服務器端節目單內容編排只需一次完成，編輯文本信息、顏色、字體、字號、顯示方式、播放有效期等屬性完畢，即可向所有顯示屏下發，控制卡接收后，根據本顯示屏的尺寸自動排版。
*支持不同字體、字號信息的混合排版；
*能夠根據顯示字符的數量自動計算每屏的停留時間；
*能夠識別不可分割的數字串，使得該數字串盡量處于同一行；
2．穩定性：固化系統，強大的自校驗和自動糾錯機制；分布式網絡結構，單點失效不影響其它結點；硬件采用工業級設計，低功耗，穩定性高，故障率低。
3．通用性：支持本地單機軟件管理，同時也支持遠程服務器的集中統一管理。兩者之間可以無縫對接，使得顯示屏能靈活顯示多個部門的信息。支持桌面和嵌入式系統雙平臺，支持音視頻、圖片、文字、網頁、流媒體等素材，兼容外部程序數據(人員定位、瓦斯監控、綜合自動化等)；支持局域網、廣域網、無線網、VPN等各種網絡環境；支持顯示器、電視機、LED屏、拼接墻、觸摸屏、投影機等各類顯示終端。
4．資訊發布：通過LED等顯示終端發布通知、公告等信息，同時可以發布日期、時間、天氣、新聞等公共信息。遇到緊急狀況，可以在所有顯示終端上面插播一些緊急資訊，包括通知、消防、警告等。
5.安全宣傳：安全宣傳就是IDS中最有效的增值應用，安全素質提高的經驗表明，將有越來越多的安全理念投入到宣傳中可效的強化工人安全意識。宣傳內容可以包括各種安全標語口號等。
6.娛樂休閑：在群眾密集的場所，如等候休息區、候梯廳、接待群眾大廳等地向群眾提供更多更豐富的信息。通過LED顯示終端，播放電視節目、新聞報道、娛樂短片、MTV、電影、球賽轉播等，讓井下工人帶著笑容等待，讓休息的工人充分的放松心情，讓緊張的工作人員不再焦慮出錯。
7.電子導引：把傳統單調的紙質標牌更改為L(zhǎng)ED多媒體電子標牌，顯示井下巷道分布、工作導向、設施安排等，便于井下工作人員及時獲取相關的平面與立體資訊。
系統功能
1.可自定義動態顯示日期、時間、安全警句及歡迎詞等各類文字，自定義報警聲音。具有固定、閃爍、循環、滾動、上推等多種顯示方式，刷新時間可調。
2. 可接入綜合自動化系統平臺，共享監測監控?cái)?shù)據，實現必要的報警與顯示功能。
3.顯示牌與人員定位系統關聯并配備報警提示。能實時顯示區域人員數、提示是否超出預定人數值，區域超員或人員進入危險區域時，有報警提示。
4.遇到緊急情況，能夠快速有效地顯示各類緊急報警信息，顯示火災、水災、瓦斯等避災路線等信息，同時進行相關的報警語音提示，為井下作業人員撤離提供有效依據。
5.顯示牌與運輸車輛監控系統關聯，在井下道路交叉口、事故易發地、禁止區域設置本安信號牌和語音提示裝置，用以提醒車輛和行人注意，緊急情況下發出報警信號。
6.本安信號牌的顯示內容和顯示方式等可由調度員在調度室主機上自定義。本安信號牌在井下的位置及工作狀態能夠直觀顯示在調度主機的畫面上，便于調度員管理。
7. 支持格式
• 影音格式：MPEG1/2/4、VOB、AVI、WMV、MOV、MP3、WMA、MKV、RMVB、FLV等
• 圖片格式：JPG、BMP、GIF、PNG等
• 文字格式:TXT 、PPT、PPS等
• 其它格式:SWF、HTML、XLS、MMS等流媒體
8.節目編輯
• 畫面任意切割，支持橫屏和豎屏的版面，各個播放區域可自由組合、可分層排列
• 各種素材可以混合播放、疊加，支持背景音樂、聲音調節和靜音等模式
• 天氣、時間、通知、RSS新聞、HTML網頁等外源數據可通過插件接入
• 可定制模板，通過模板引導，制作更精美的節目
• 節目編輯所見即所得，在編輯過程中可隨時預覽效果，方便編輯
9.播表管理
• 可將不同的節目編排成播表，支持節目和播表預覽，播表排期支持萬年歷模式
• 節目可以設置播放方式和日程等，如連續播放、循環播放、定時播放、定次播放、實時插播等
• 播表發布支持?jǐn)帱c(diǎn)續傳和后臺下載方式等，傳輸可靠。傳輸?shù)墓?jié)目文件可加密，確保信息安全
• 播表發布支持全發、組發和單發，播表發送需進行審核確認
10.權限管理
• 系統具有管理員、審核員、操作員三級權限，管理員權限最高，可添加用戶、分配權限，審核員可對操作員制作的節目和播表進行審核并批準發布，操作員可編輯節目和播表，分級管理不同的分區、分組，多級分控模式，上級用戶可覆蓋下級用戶發布的內容。
11.設備管理
• 播放器管理，包括注冊信息，IP信息、分組、分區域設置和管理，系統能對播放終端進行包括電源管理、IP管理、自動校時、遠程升級、定時開關機等管理，播放器可斷網、斷電、來電自動恢復播放
• 系統對整個網絡和各個播放端硬件、軟件進行實時監控，包括網絡連接狀態、IP信息、播放端的狀態、當前播放的節目、當前插播的消息、節目信息、播放端更新信息等。異常情況則報警提示，管理員可遠程實時截取播放端屏幕分析，確保播放準確安全
• 支持服務器和編輯主機的管理及設置，播放器自動注冊
12.LED控制
• 系統可直接控制各類同步、異步LED顯示屏，不需要單獨配置管理電腦和編輯軟件，節省投資
又方便操作
13.電視播放
• 系統支持模擬、數字電視信號的輸入播放，直接控制顯示屏幕，實現信號源切換、選臺、電源開關、屏幕調節、音量調節等
14.素材管理
• 各種素材分類上傳下載管理，素材可手動刪除，用戶自定義多級目錄
15.日志管理
• 可查詢服務器和終端的日志，支持Excel表格日志導入/導出
• 可查看播表的歷史記錄：標題、操作員、播放開始日期與時間、播放結束日期與時間、重復播放次數，播放記錄、播放器IP、發布時間、狀態。
16.其他應用
• 支持與流媒體系統的對接
• 支持拼接墻顯示
• 支持與其它系統的整合
• 支持?jǐn)?shù)據的備份與恢復
• 支持會議排班管理

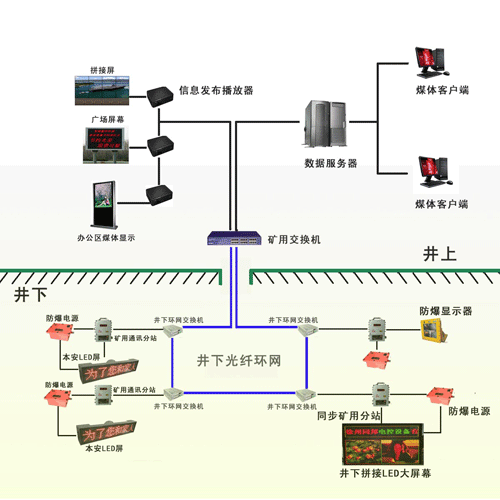

系統結構
系統主要設備包括管理中心控制軟件平臺、管理服務器、PH5礦用本安型可拼接LED顯示屏、礦用隔爆兼本安型多路電源、通訊信號光纜、隔爆兼本安型光纖收發器、隔爆兼本安型交換機等。
