煤礦井下智能IP廣播系統
一、概述：
目前，隨著計算機網絡技術的迅速普及，信息化已經走向煤礦。光纖網絡已經在煤礦使用。公共廣播作已愈來愈緊密聯系著人們的生活，其既能播放音樂，又能作業務宣傳和尋呼廣播，還能作為公共場所火災、報警的緊急疏散廣播，是一種通用性極強的語音系統。
我公司根據國內煤礦工況實際，結合語音廣播現狀與發展方向，有機結合數字技術、網絡通信技術、編解碼技術、高級軟件編程技術等，開發出數字化煤礦智能IP廣播系統。以其“優質、經濟、穩定、實用”等特點，已經得到了全國眾多煤礦的認可，是集公共語音、安全播報、調度指揮于一體的新一代數字化煤礦智能廣播系統，是煤礦智能廣播理想的解決方案。
當井下發生重特大突發事故時，由地面人員來迅速的通知、全程指揮、引導現場所有受危險人員安全疏散、撤離；地面調度指揮中心工作人員利用麥克風迅速通過設在重點防護區域的大功率、受話半徑大的KXY127礦用隔爆兼本安音箱，以擴音喊話的方式對現場進行疏散和疏導，指揮現場人員迅速、有序、安全撤離危險區域，最大程度減少災害救援過程中的次生影響。
本方案采用光纜傳輸?shù)姆桨浮Ｕ麄�系統都處在一個安全穩定的光纖網絡中。傳輸距離不受限制。所有播放器都具有唯一的IP地址，地面控制中心可以對井下任一個播放器進行控制播放。也可以自由分組群播，具有很大靈活性與實用性。播放器具有雙向呼叫功能，任一臺播放器都可以一鍵呼叫控制中心�？刂浦行目梢詫虏シ牌鬟M(jìn)行監聽、呼叫、錄音。本方案功能強大、可擴展性強、音頻傳輸高速穩定。
二、 廣播系統組成
井下智能廣播系統由監控室客戶端服務器、光交換機、井下隔爆兼本安型音箱、礦用供電電纜等組成。

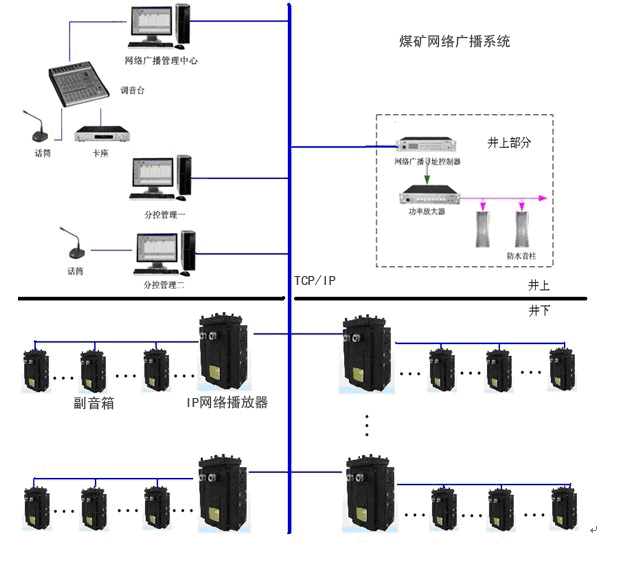

1.系統結構圖
2.客戶端服務器

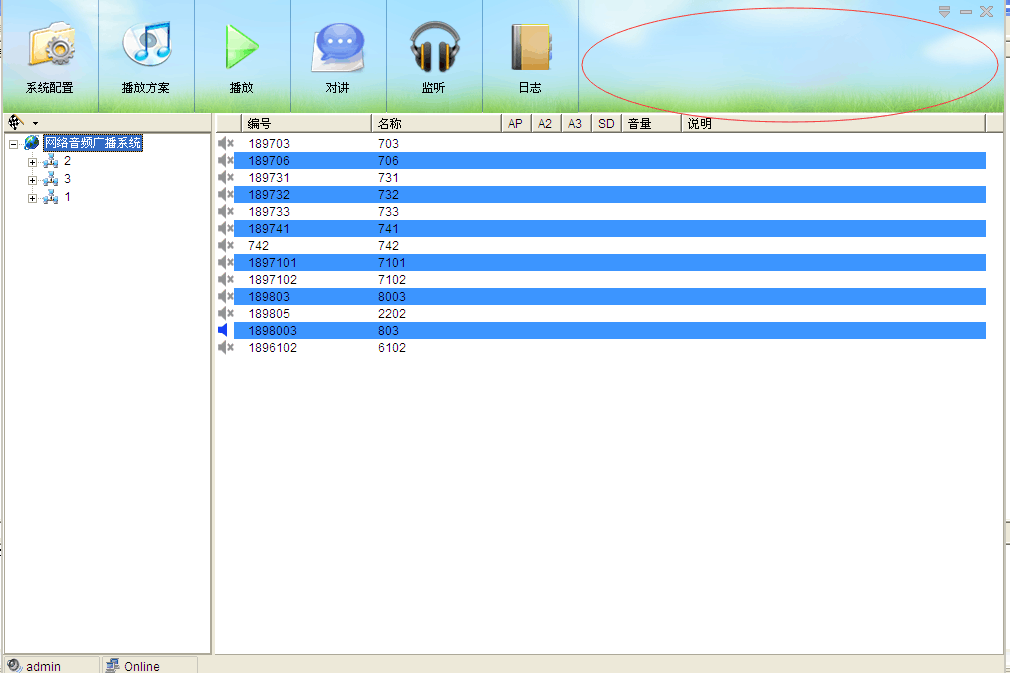

客戶端服務器是智能廣播系統的控制核心，服務器安裝由我公司研發的TB-A1智能廣播軟件。軟件具有強大的管理及控制功能。
3．光交換機
用來建立井下光纖網絡的交換設備，負責將光信號轉換為電信號交換給客戶端服務器。
4．KXY127型 礦用隔爆兼本安型音箱（光纜傳輸）
4.1.產品概述
KXY127型 礦用隔爆兼本安型音箱為煤礦、冶金、礦山行業專用音響產品，適用于礦山井下人行道、停車場、休息室，工作面等場所。本設備接收地面控制中心服務器通過光交換機傳來的光纖網絡音頻控制信號，并將音頻信號編解碼放大處理通過高保真揚聲器播放出去。音箱內置光交換機，可以和其他音箱組成井下光纖網絡，各播放器處于同一網絡中具有各自獨立IP地址，獨立工作互不干擾。音箱具有一鍵雙向呼叫控制中心功能，可以對講、監聽、錄音等。
該音箱集多種功能于一體，安裝方便快捷避免多設備連線的繁瑣�，F(xiàn)場可根據需要隨時添減設備，可擴展性強。大大降低了投入成本。是礦山井下進行應急呼叫廣播，普及安全教育，豐富職工文化生活的理想產品。
4.2.使用環境條件
a) 環境溫度：-20℃～+40℃；
b) 平均相對濕度：不大于95%（＋25℃）；
c) 大氣壓力：80kPa～106kPa；
d) 無顯著振動和沖擊的場合；
e) 煤礦井下有甲烷和煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。
4.3.防爆型式及標志
防爆型式：礦用隔爆兼本安型
防爆標志：Exd[ib]I
4.4執行標準
Q/TB -2010 KXY127礦用安隔爆兼本型音箱
4.5基本參數：
a) 額定工作電壓：AC127V
b) 額定工作電流：590mA
d) 額定功率：20W
e) 頻率響應： 60Hz～18kHz；
f) 信噪比： 85dB；
g) 聲級強 電源波動率：75%～110%
c) 度：輸入1 kHz信號，聲級強度不小于85dB(A)；
h) 外形尺寸：296×282×272（mm）（長×寬×高）；
i) 重量：約15kg；
j) 接口：單模光纖接入SC口；
k) 對講:一鍵呼叫，雙向?qū)χv；
l) 交換機:內置網絡光交換機；
m) 傳輸距離：25KM。
5.傳輸部分
傳輸部分采用礦用2芯單模阻燃礦用光纜；KXY127礦用隔爆兼本安型音箱采用井下AC127V供電。
三、系統主要特點：
1廣播方式多種多樣：
1.1可以實現從開機、到播音、到關機全過程的全自動控制。一次設置好播音節目后，不再需要人工干預。使廣播播音的工作量減少到了幾乎為0，節約了1個人的勞動成本開支，是非常經濟和科學的播音解決方案。
1.2可以實現精確的廣播定時播音，而人工廣播存在不準時的現象。
1.3可以實現非常靈活的廣播節目，隨機播放不同的音樂，這是人工廣播所無法實現的。
1.4可播放常見的音頻文件，節目的來源十分豐富。
2.宣傳廣播：可播放背景音樂，領導講話，語音宣傳等
3.信號無損。音質好：數字廣播從音源的制作到傳輸全部實現了數字化，網絡化，系統信噪比高。不會在處理、傳輸?shù)拳h(huán)節產生噪聲，從而可以獲得比較好的音質，也可以進行立體聲傳遞。
3.擴充性強：系統理論最大終端無限制，遠距離傳輸沒有限制。在將來的擴容中，無需購買主機設備。
四、軟件系統的功能
1．融單路廣播、單套節目多路廣播、多套節目多路廣播于一體，適用范圍廣泛。
2.無需干預的開機、播音、關機全自動處理。
3.靈活的播音節目編排（按周分類，可處理節假日、冬夏令時轉換、節目單提前或滯后播出等功能）。有拷貝、粘貼、導入、導出、上移、下移、打印等實用功能，使編排節目十分輕松簡單�？煞奖愕卦趲滋坠�(jié)目之間自由切換。
4.控制中心可以尋址到井下任一播放器，并對其進行控制�？梢宰杂煞纸M播放。
6.系統具有密碼保護功能�？煞乐篃o關人員胡亂操作。并可根據需要調節播音音量。
7.錄音功能。
8.人工即時播音功能。
9.中止正在進行的播音功能。
10.調節音量大小功能。
11.井下播放器與控制中心一鍵呼叫雙向?qū)χv。
