礦用無極繩絞車保護控制系統

一、概述

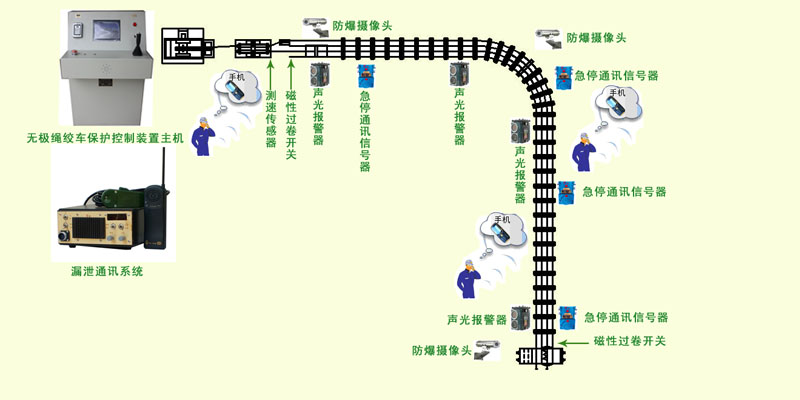

    礦用無極繩絞車保護控制系統，適用于煤礦井下無極繩絞車，系統對無極繩絞車在整個巷道中的運行過程實施無縫監控，系統主要由礦用無極繩絞車保護控制裝置、礦用隔爆兼本安型組合式通訊急停信號器、礦用隔爆兼本安型聲光報警器、本安型無觸點磁性過卷開關、防爆攝像機、防爆視頻監視器、漏泄通訊系統等組成。本系統通過軟硬件程序、聲音、圖像、信號等多種角度對無極繩絞車運行狀態進行監控，是目前無極繩絞車最完備的保護控制系統。

二、使用工作環境：

  (1)環境溫度：0℃～+40℃

(2)最大平均相對濕度：95%RH(25℃)

(3)大氣壓力：80kPa～106kPa

(4)無顯著振動和沖擊的場合

(5)無破壞絕緣的腐蝕性氣體場合

(6)煤礦井下有甲烷、煤塵爆炸性氣體的環境

(7)適用于無極繩絞車

三、主要功能特點

1．無極繩絞車控制保護功能

無極繩控制保護裝置主機可以實現本身具有所有控制保護功能。

2．礦用聲光報警信號器

在梭車運行的重要位置，如彎道、岔道、機頭尾等處安裝聲光報警信號器，絞車運行通過時，信號燈變?yōu)殚W爍紅色同時報警。絞車停止時信號燈變?yōu)榫G色。（多種報警觸發模式及聲音可選）

3．視頻監控

    視頻作為一種最直接的監控形式，本系統也將其融入。在操作臺處安裝一臺防爆高清液晶監視器，沿途重要位置安裝防爆高清攝像機，操作人員可以實時觀察梭車運行情況，并做出相應的處理。

4．沿途緊急停車通訊功能

    遇到緊急情況，操作人員可按下安裝在絞車運行巷道沿途中的組合式通訊急停信號器，實現緊急停車。并能夠通過信號器語音呼叫操作人員進行雙向語音對講及發送信號。

5．漏泄通訊系統

    絞車運行沿途鋪設漏泄電纜，隨車操作員可通過無線手持機與絞車司機語音對講，也可以打點發送信號及緊急停車。
