PJ127礦用隔爆兼本安型LED顯示屏

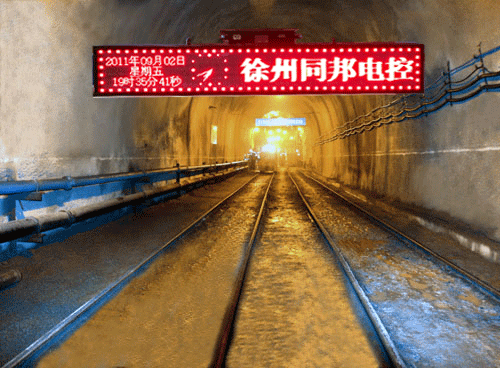

方案一：煤礦井下安全信息滾動宣傳屏
一、 概述
煤礦安全一直是煤礦工作的重中之重，信息化礦井建設已經成為各煤礦的首要任務
，人們對信息的獲取百分之九十以上是來自于眼睛，因此顯示設備一直都是傳遞信息的主要
方式。同當今信息產業的發展趨勢一樣，顯示設備也是由模擬技術向數字技術發展。而LED
電子顯示屏以其高亮度、大面積、小體積、組織容易、工作環境要求低等特點，而獨立于顯
示設備的潮頭。因此，我們公司針對煤礦井下環境率先設計研發了PJ127礦用隔爆兼本安型
LED顯示屏并且取得了MA標志認證和防爆合格證。
二、LED顯示屏的功能與特點
（1）豐富多彩的文字信息發布形式；顯示屏一方面可用于信息發布，另一方面可進行安全
知識宣傳。
（2）有多種播出方式，如：平移、滾動、旋轉、劃變、拉幕、單/多行平移、單/ 多行上/
下移、左/右拉、上/下拉、翻頁、移動、旋轉、縮小、放大、閃爍、開窗等方式。
（3）顯示屏采用隔爆兼本安型設計，體積輕薄便于安裝和懸掛；
（4）內置存儲器方便信息的及時更新及保證大容量?jī)?nèi)部存儲，可以通過U盤和屏進行通訊修
改顯示內容，更新內容非常方便。
方案二：煤礦井下聲光報警信號器替代產品
一、概述
本產品為隔爆兼本安型設計，具有雙色和單色、流動顯示漢字、一機多用等特點，采
用性能先進的單片機作主控制器，并配以高保真的語言發生芯片，芯片內存有多種種不同的
語音（可根據用戶需要修改語音）。該產品有多種輸入方式供選擇，通過簡單的設置，可用
于絞車運輸巷、索車運輸巷、皮帶運輸巷、巷道風門處、掘進迎頭、平巷機車拐彎處作為安
全警示信號之用。該產品發出語音提示的同時，LED顯示屏將顯示紅色報警內容，報警停止
后，LED顯示屏將顯示綠色警示語句及當前的日期和時間。LED顯示屏具有RS232通訊接口，
可以通過電腦修改顯示內容。是老式聲光報警器的理想替代產品
二、技術參數
電源電壓 AC127V
工作電流 200mA
本安最大開路電壓 DC5V
本安最大短路電流 1.8A
揚聲器工作電壓 AC5V
揚聲器工作電流 ≤520mA
發光管工作電壓 DC5V
發光管工作電流 ≤200mA
光可見度 顯示屏顯示的紅色漢字應在黑暗中50米可見
語言音響聲級 不低于85dB
方案三：煤礦井下工業以太網IP網絡智能顯示系統
一、概述：
目前，隨著計算機網絡技術的迅速普及，信息化已經走向煤礦。絕大多煤礦不但地面
計算機網絡普及、軟硬件設備齊全，而且很多煤礦都陸續具有了穩定可靠、覆蓋礦井上下的
工業以太網。隨著科學技術的不斷進步和信息化礦山建設步伐的不斷加快，井下工業以太網
將逐漸得到推廣和應用，為建設煤礦井下信息發布顯示系統提供了一個網絡平臺。
由地面信息中心通過網絡對井下各IP顯示終端進行發布動態信息，各屏互不干擾獨立工
作。利用本系統，在井下各地發布，新聞，宣傳報道等，為井下工人提供實時通知和安全知
識教育，從而提高煤礦安全生產意識，豐富職工的文化生活。
徐州同邦電控設備有限公司綜合考慮到煤礦對網絡LED顯示屏系統的實際要求和特點，
從設備的先進性、可靠性、經濟性考慮，根據礦區不同的區域，不同的顯示功能要求，設計
不同的顯示實現方式，最后由信息總控制室通過TCP/IP網絡平臺，根據礦區各個區域，各個
時段的不同顯示需求，對整個礦區顯示系統進行控制和發布。
二、系統特點
工業以太網IP網絡LED屏顯示系統具備如下特點：
1、組網規模大：傳統LED顯示屏的內容由電腦通過串口數據線發送，顯示屏數量在規模上收
到限制。本顯示屏采用TCP/IP網絡傳輸協議，終端聯網數量不受限制可以多達上萬個。
2、實時發布信息：傳統LED顯示屏只能固定地顯示所控制器內存儲的信息，如需發布新的信
息只能通過電腦聯機來更新信息。IP網絡LED顯示屏可以隨時接收信息中心下發的信息。
3、不受距離限制：傳統電子顯示屏只能在短距離內使用，一般只有數十米，IP網絡LED顯示
屏在全礦井范圍內，只要網絡覆蓋的地方都可以使用，不受距離和位置的限制。
4、安裝維護方便：由于不需要鋪設光纜或通訊電纜，所以IP網絡LED顯示屏的安裝位置易于
選擇。產品采用模塊化設計，便于維護和檢修。
5、安裝調試簡單，建設周期短：利用現有成熟的井下網絡，系統投入運行時基本不需要調
試，安裝簡捷。6、數據傳輸速率高：網絡傳送速率可達100Mbps，實際應用時數據傳輸沒有
延遲，可實現實時更新。
7、系統的傳輸容量大。
8、系統易于擴展和維護。
三、系統拓?fù)浣Y(jié)構
